El equipo inteligente de clasificación de minerales DRX, También conocido como clasificador seco inteligente DRX, máquina de clasificación de minerales por rayos X o máquina de clasificación en seco, está controlado por el software del sistema inteligente de clasificación de minerales DRX. Este obtiene imágenes de video de rayos X de los minerales, calcula datos relacionados con la densidad mineral para su identificación y controla la boquilla para una clasificación rápida y precisa.
1. Ancho de clasificación de la banda: 1000 mm 2. Velocidad de clasificación de la banda: 2,75 m/s 3. Dimensiones de la máquina principal: 10 mx 1,3 mx 2,2 m 4. Potencia de la máquina principal: 15 kW 5. Potencia de los equipos auxiliares: 85 kW 6. Tamaño de las partículas de procesamiento de minerales: 20 - 350 mm 7. Capacidad de procesamiento: 50 - 200 toneladas/hora 8. Capacidad del transformador: 130 kVA 9. Voltaje CA trifásico: 380 V/50 Hz 10. Tasa de descarga de ganga de carbón crudo superior al 95 % 11. Los residuos contienen menos del 2 % de material en buen estado

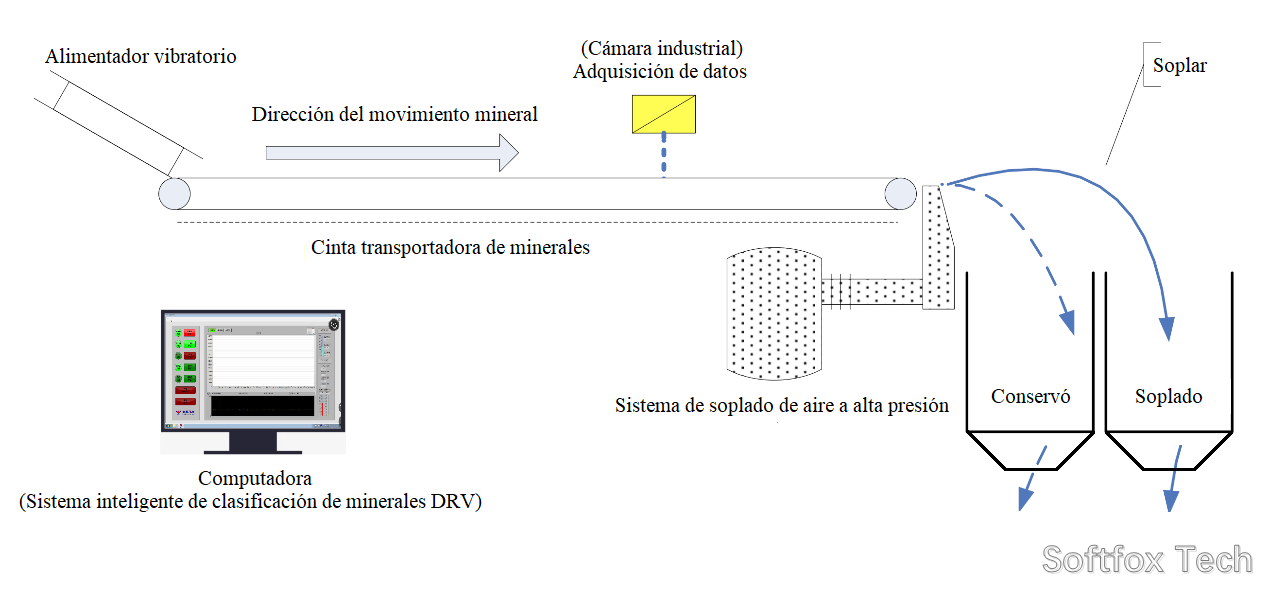

El equipo inteligente de clasificación de minerales DRV, también conocido como clasificador en seco de minerales por color, clasificador de minerales por color o clasificador por color, está impulsado por el software del sistema inteligente de clasificación de minerales DRV. Este obtiene imágenes de video de cámaras industriales de minerales, aplica datos de características de imágenes de minerales para identificar minerales y controla la boquilla para completar la clasificación rápida y precisa de minerales.
1. Ancho de clasificación de la banda: 1000 mm 2. Velocidad de clasificación de la banda: 2,75 m/s 3. Geometría de la máquina principal: 10 mx 1,3 mx 2,2 m 4. Potencia de la máquina principal: 15 kW 5. Potencia de los equipos auxiliares: 85 kW 6. Tamaño de las partículas de procesamiento de minerales: 20 - 350 mm 7. Capacidad de procesamiento: 50 - 200 toneladas/hora 8. Capacidad del transformador: 130 kVA 9. Tensión CA trifásica: 380 V/50 Hz 10. Separación de residuos diversos superior al 95 % 11. Los residuos contienen menos del 2 % de material en buen estado

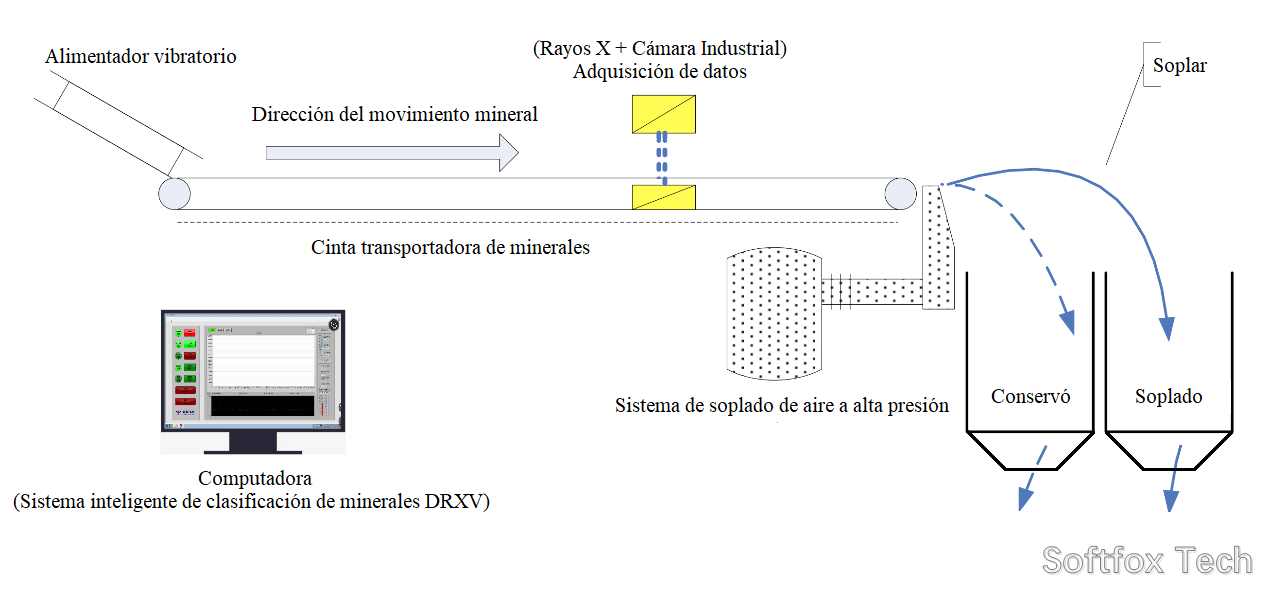

El equipo inteligente de clasificación de minerales DRXV, también conocido como máquina de clasificación en seco de minerales por rayos X y color, máquina de clasificación de minerales por rayos X y color, máquina de clasificación de doble fuente y máquina de clasificación en seco de doble fuente. Utilizado por el software del sistema inteligente de clasificación de minerales DRXV, obtiene imágenes de rayos X y videos de cámaras industriales, aplicando exhaustivamente los datos de densidad y características de la imagen para identificar los minerales y controlar la boquilla para una clasificación rápida y precisa.
1. Ancho de clasificación de la banda: 1000 mm 2. Velocidad de clasificación de la banda: 2,75 m/s 3. Geometría de la máquina principal: 10 mx 1,3 mx 2,2 m 4. Potencia de la máquina principal: 15 kW 5. Potencia de los equipos auxiliares: 85 kW 6. Tamaño de las partículas de procesamiento de minerales: 20 - 350 mm 7. Capacidad de procesamiento: 50 - 200 toneladas/hora 8. Capacidad del transformador: 130 kVA 9. Tensión CA trifásica: 380 V/50 Hz 10. Separación de residuos superior al 98 % 11. Los residuos contienen menos del 1 % de material en buen estado
El software del sistema de clasificación inteligente de minerales DRX (DRXIMSS), también conocido como software de clasificación de minerales por rayos X, obtiene imágenes de video de rayos X de minerales, calcula datos relacionados con la densidad de minerales para la identificación de minerales y controla la boquilla para completar la clasificación de minerales.
1. Ancho de la banda de clasificación: 1000 - 2000mm 2. Velocidad de la banda de clasificación: 2,5 - 3,1 m/s 3. Tamaño de partícula para el procesamiento de minerales: 20 - 600 mm 4. Distancia de la línea de adquisición de datos a las boquillas: 1223 mm 5. Después de la adquisición de datos, el tiempo total necesario para el cálculo, el reconocimiento y la salida de la señal de control es inferior a 40 ms
El software del Sistema Inteligente de Clasificación de Minerales DRV, también conocido como software de clasificación de minerales por color, obtiene imágenes de video de cámaras industriales de minerales, aplica datos de características de imágenes de minerales para identificarlos y controla la boquilla para completar la clasificación.
El software del sistema de clasificación inteligente de minerales DRXV, también conocido como software de clasificación de minerales por rayos X + color, software de clasificación de doble fuente, obtiene imágenes de rayos X de minerales e imágenes de video de cámaras industriales, aplica de manera integral datos relacionados con la densidad mineral y los datos de características de la imagen mineral para identificar minerales y controla la boquilla para completar la clasificación de minerales.
El software de la plataforma de configuración de parámetros de clasificación de minerales inteligente DRXV (DRXVIMSPSP) ayuda a los usuarios a analizar y procesar rayos X de minerales e imágenes de cámaras industriales, establecer parámetros para identificar y clasificar diferentes minerales y proporcionar archivos de configuración de parámetros de clasificación para el sistema de clasificación de minerales inteligente DRX, DRV y DRXV.
El simulador de fuente de rayos X Softfox (SFXRSS) puede reemplazar la fuente de rayos X real y proporcionar comunicación serial RS232 del puerto COM para el desarrollo y depuración de software que utiliza rayos X, a fin de realizar la configuración de los parámetros de la fuente de rayos X, el control de la fuente de rayos X y la adquisición de información sobre el estado de funcionamiento de la fuente de rayos X, superar las diversas restricciones de la conexión directa a la fuente de rayos X para desarrollar y depurar programas y mejorar en gran medida la eficiencia del desarrollo de software utilizando fuentes de rayos X.

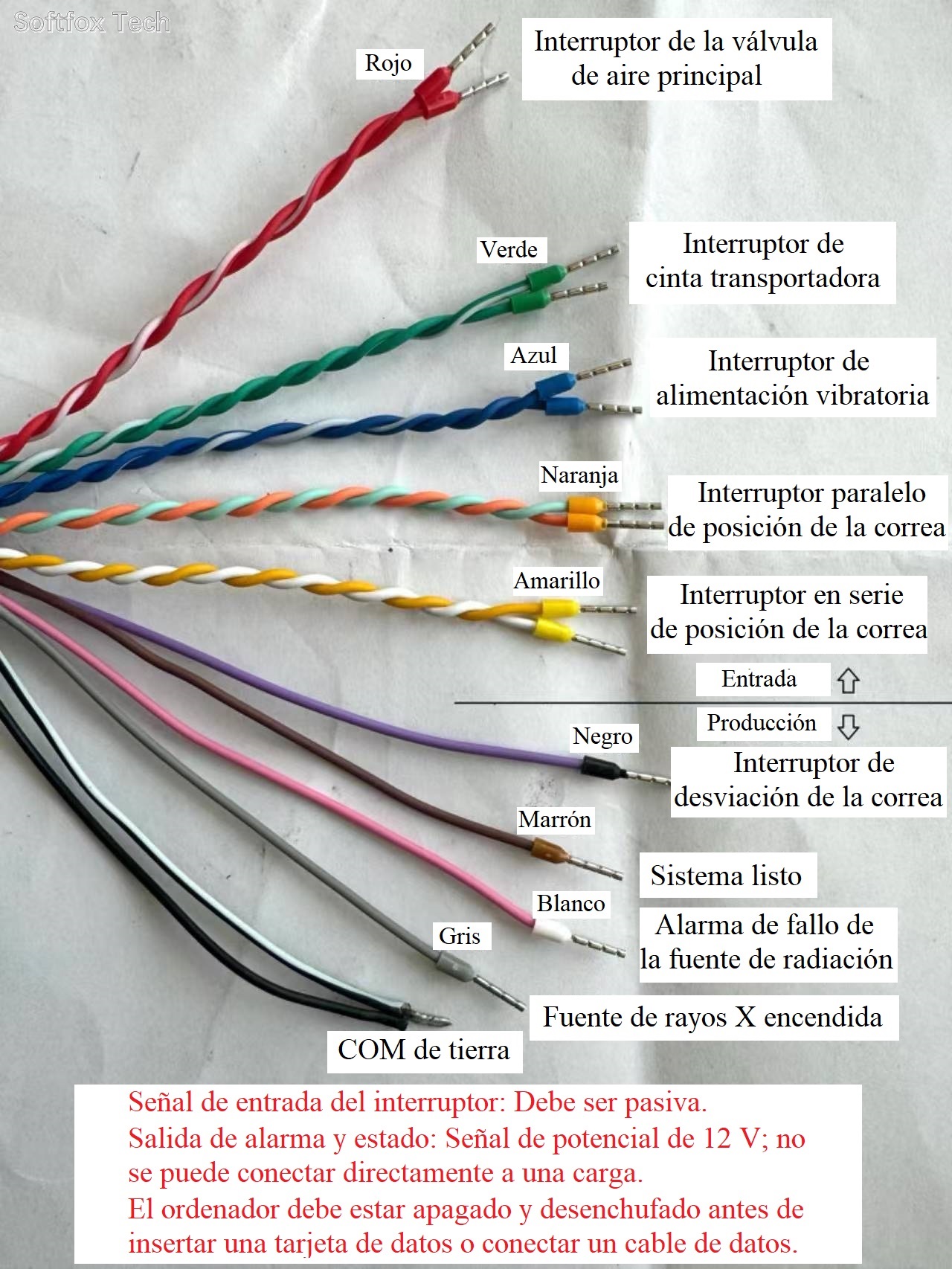

La tarjeta de interfaz digital Softfox (SFDIO) y el cable de datos se utilizan para obtener señales como la cinta transportadora de clasificación, el alimentador vibratorio y la desviación de la cinta de clasificación, y para enviar señales de estado operativo del equipo de clasificación y señales de alarma de falla de fuente de rayos X y desviación de la cinta.
