La tecnología de reconocimiento de fusión de imágenes de rayos X y de cámaras industriales de
Equipo de clasificación inteligente de minerales DRXV
se utiliza para clasificar el mineral de fluorita según el grado del producto a partir del mineral fuente de fluorita, eliminando impurezas como feldespato de potasio, barita, dolomita y cuarzo.
I. Grados objetivo del producto
Grados típicos del producto (Ejemplo, sujeto a ajustes según los estándares de la empresa)
• Espato ácido (AGS): CaF₂ ≥ 97 %
• Cerámico (CGS): CaF₂ 85-95 %
• Metalúrgico (MGS): CaF₂ 60-85 %
Características del mineral (comunes): El CaF₂ se intercala con calcita/dolomita (carbonatos), cuarzo/feldespato (silicatos) y pequeñas cantidades de feldespato potásico y barita. Los colores varían (rojo/morado/verde/incoloro).
II. Características técnicas del equipo
• Identification Technology: X-ray dual-energy imaging + industrial camera imaging + intelligent image recognition
• Sorting Method: Dry high-speed sorting based on density and elemental characteristics, as well as surface color and texture characteristics
• Processing Capacity: Up to 200 tons/hour
• Identification Accuracy: > 98%
• Applicable Particle Size Range: 20–350 mm
• Control System: PLC + industrial computer, supporting remote operation and data monitoring
III. Lógica de clasificación mediante imágenes de rayos X y cámaras industriales
1. Adquisición de datos
• Imágenes de rayos X: Detecta las características de atenuación de rayos X del material. Se utiliza para distinguir entre calcita/dolomita (carbonatos) y cuarzo/feldespato (silicatos) de densidad significativamente baja, de feldespato potásico y barita de densidad significativamente alta.
• Imágenes con cámara industrial: Utiliza las características espectrales de la superficie del material para distinguir con mayor precisión las impurezas que no son fluorita.
2. Identificación computacional
• Identificación de baja densidad mediante imágenes de rayos X: Ignora calcita/dolomita (carbonatos) y cuarzo/feldespato (silicatos).
• Identificación de alta densidad mediante imágenes de rayos X: Distingue entre feldespato potásico y barita de densidad significativamente alta.
3. Separación y ejecución
• Utiliza gas a alta presión para expulsar la fluorita marcada para su clasificación.

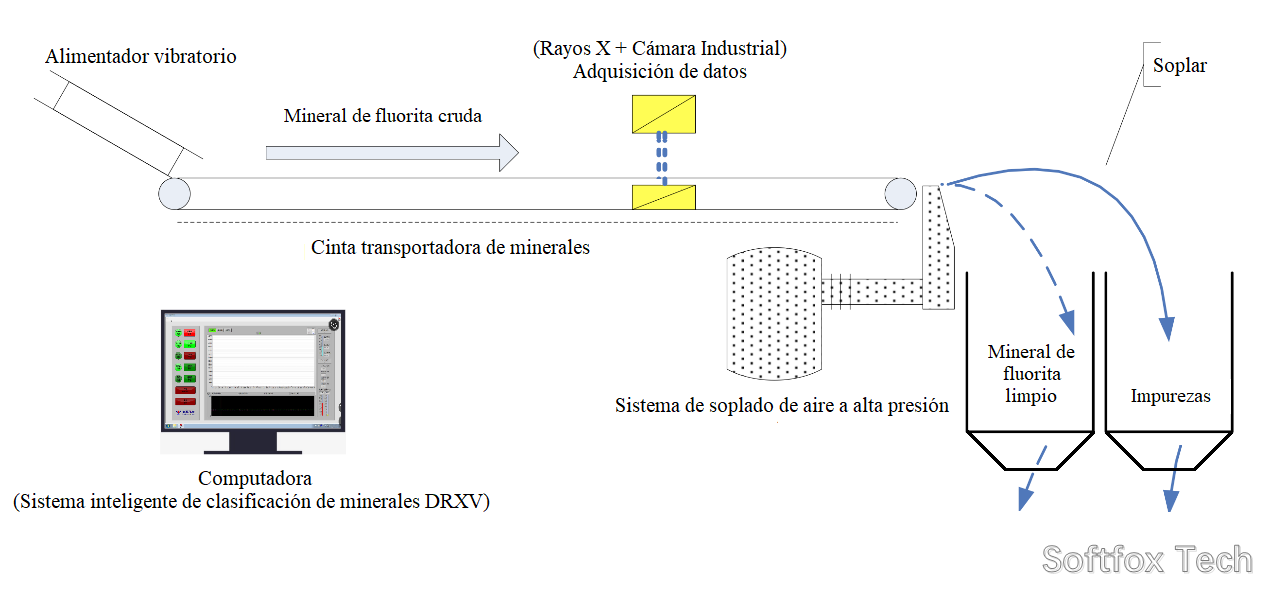

IV. Sorting process using DRXV equipment
Raw materials (particles larger than 350mm require a pre-crusher + vibrating screen) → particle size 20-350mm → X-ray imaging + industrial camera image recognition → high-pressure gas injection to select fluorite ore
V. Conclusión
El equipo inteligente de clasificación de minerales DRXV utiliza imágenes de rayos X combinadas con tecnología de fusión y reconocimiento de imágenes de cámaras industriales para eliminar impurezas de alta y baja densidad, así como otros colores, del mineral de origen, lo que resulta en productos de fluorita de alta pureza. Para lograr la clasificación del producto, se pueden utilizar múltiples ciclos de clasificación o múltiples etapas del equipo. Si los residuos de fluorita aún contienen pequeñas cantidades de fluorita antes de la implementación del proyecto, el equipo de clasificación DRXV también puede utilizarse para clasificar la fluorita que cumple con los requisitos de calidad del producto, maximizando así el aprovechamiento de los recursos.
